文章目录列表:室内家居装修设计图纸有哪些图纸要按类别就是四大类：平面类、立面类、剖面类、三维示意类。

平面类包括：原始平面顶面图、平面布置图、顶面布置图、顶面放样图、灯具布置图、墙体拆改图、家具定位图、地面材质图、墙面材质图、插座布置图、开关控制图、水位定位图等等。

立面类的就是各个房间立面的图纸，这个容易理解。

剖面类主要就是节点图，大样图，是对细部做法进行精确阐述的图纸，包括节点图、放样图、单体图（如柜体）等等。

三维示意类不是“标配”，只是碰到特殊情况，用三视图的方式不容易理解时，用三维图的方式加以表现。通常几类绘制方式：cad里直接画、SU绘制、BIM绘制。BIM目前在家装类使用还较少，

总而言之：1、一个成熟的设计师，应该有能力把工地上会碰到的一切问题，都在施工图中解决。2、没有准确的图纸，就没有准确的预算、工艺安排、工序安排、工人安排、材料安排、软装安排……图纸是灵魂的，可惜在国内，被很多滥竽充数的“名片上的设计师”们给耽误和误导了。3、以上我说的只是硬装部分的图纸，软装图纸 一般是要你做定制家具才会牵扯到。而且没有下单的话室内装修设计软件，定制工厂是不会给图的。一套完整的家装设计图纸包括哪些图

一套完整的家装施工图包括：

1、原始平面图

也就是这个房子装修前的原始结构尺寸图，每个房间的长宽、标高一般都会标注清楚。但是窗高窗下，梁高梁宽这些细节尺寸也可能会有漏标的情况。

2、墙体拆况图

也就是房屋墙体拆除的位置和尺寸的示意图，要注意要有每面拆除墙体的长宽尺寸标示。尤其要标明承重墙（不可做任何拆除和损坏）。

3、新建墙体图

新砌的墙体示意图，应注意标明区分墙体的材质标示。砖墙和石材砌块，因为比量很大，必须位于结构梁的上方，否则会损伤楼板。而泡沫混凝土墙和轻钢龙骨隔墙，因为比重轻，基本不受位置的限制。

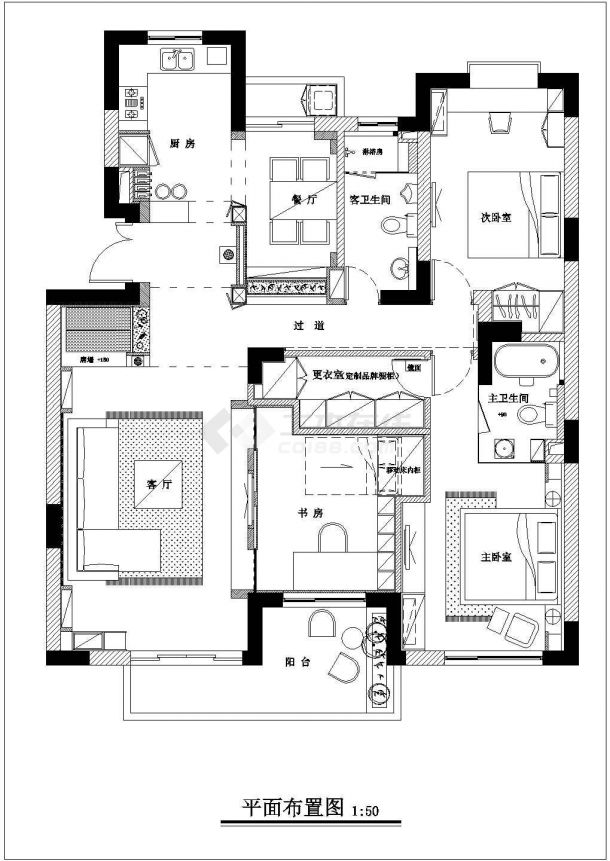

4、平面布置图

平面布置图就是预期装修完成后的布置效果，也是给客户提供的最适合的家具布置格局图。需注意家具的尺寸和各动线之间要留出足够宽度的通道以供操作和行走。

5、地面材料布置图

标注具体的地面区域所用的材质种类，地砖或地板或大理石，以及拼接手法（如地砖有正铺、斜铺）。地板和地砖的用料可以根据这张图纸做初步估计，待到具体下单时再以现场复核为准。

6、天花布置图

天花布置图也就是房子的顶面布置，主要是吊顶造型、灯具、各种石膏板、铝扣板吊顶和顶角石膏线的设置。这里要注意安装灯具、浴霸灯的标示。

7、天花尺寸图

天花尺寸图也是必须有的，是对天花布置图的细节上的补充，这张图上要标示每个具体吊顶制作的长宽尺寸，灯具安装的具体位置。

8、强弱电布置图

各个强电箱、强电插座、弱电箱、弱电插座的位置标示。确定好按自己的居住需求布置足够的插座和网线插口等。强电指的是220V的家用电线路，弱电指的是网络、有线电视、WIFI、火灾报警器、监控等通讯类用电线路。

9、开关连线图

这张图会标示出每个区域的灯具开关和电源插头的具体布置情况，注意有些区域要用到双联双控开关，比如进入卧室有控制卧室顶灯的开关。床头也通常会有控制这个顶灯的开关，方便睡觉前直接关灯不用起身。

10、给排水布置图

排水布置图是对冷热水管的大概走向进行标注示意。给水是指进入房屋住户内的自来水和采暖热水。排水是指要从房屋住户内排出去的污水（厕所污水、厨房污水、阳台洗衣水等）。

11、立面索引图

立面索引图是指在平面图上标注出后面立面图视角位置。标注A就代表着厨房这个区域从A处看过去的立面，每个索引出来的标号，都会对应一张这个方向看这个位置的立面图样。

12、立面图纸

包括所有墙面装饰立面、墙面用材、柜子分割图。每个索引出来的标号，都会对应一张这个方向看这个位置的立面图样。比如厨房就需要（左、右、前、后）4个立面图纸。每个房间都应该有这样的立面示意，有些现场打的柜体还需要有内部示意。

13、电气系统图

电气系统图即电气系统控制图。是用来表明供电线路与各设备工作原理及其作用，相互间关系的一种表达方式。是建筑安装工程中电气施工图的组成部分。

14、照明平面布置图

照明平面布置图也就是是家用的电气设备、装置与线路的平面布置图纸，是进行电气安装的主要依据。这张图纸对房屋施工队有重要的指导作用。

15、总说明图

也就是家庭装修设计的文字补充说明，包括详细做法、标准图集出处、施工注意事项、还有标准批量表格(如门窗对照一览表)。

16、效果图

效果图也就是给客户看的彩色的预测图。是通过图片来表达作品所需要以及预期的达到的效果，过高仿真的制作，来检查设计方案的细微瑕疵或进行项目方案修改的推敲。效果图可以有不同角度的好几张，以实际需要而定。

家庭装修一套完整的设计图应包含哪些图纸一、完整的设计图纸包括下列内容：

1.设计总说明;

2.总平面图(大的公寓、别墅要有分区域或各居室平面图);

3.各部位立面图及剖面图;

4.节点大样图;

5.固定家具制作图;

6.电气平面图;

7.电气系统图;

8.给排水平面图(涉及改造部分);

9.顶视图;

10.建筑立面图(别墅);

11.装修材料表。

二、平面设计图

平面设计图包括底部平面设计图和顶部平面设计图两份。

平面图应有墙、柱定位尺寸，并有确切的比例。不管图纸如何缩放，其绝对面积不变。有了室内平面图后，设计师就可以根椐不同的房间布局进行室内平面设计。设计师在布置之前一般会征询顾客的想法。卧室一般有衣柜、床、梳妆台、床头柜等家具;客厅则布置沙发、组合电视柜、矮柜，有可能还有一些盆栽植物;厨房里少不了矮柜、吊柜;还会放置冰箱、洗衣机等家用电器;卫生间里则是抽水马桶、浴缸、洗脸盆三大件;书房里写字台与书柜是必不可少的，如果是一个电脑爱好者，还会多一张电脑桌。居家的家具可以自己购买，也可以委托设计师设计。如果房间的形状不是很好，根据设计定做家具，会取得较好的效果。

平面图表现的内容有三部分，第一部分标明室内结构及尺寸，包括居室的建筑尺寸、净空尺寸、门窗位置及尺寸;第二部分标明结构装修的具体形状和尺寸，包括装饰结构在内的位置，装饰结构与建筑结构的相互关系尺寸，装饰面的具体形状及尺寸，图上需标明材料的规格和工艺要求;第三部分标明室内家具，设备设施的安放位置及其装修布局的尺寸关系，标明家具的规格和要求。

三、设计效果图

设计效果图是在平面设计的基础上，把装修后的结果用透视的形式表现出来。通过效果图的展示，家庭装修房主能够明确装修活动结束后房间的表现形式。它是家庭装修房主最后决定装修的重要依据。因此是装修设计中的重要文件。装饰效果图有黑色及彩色两种，由于彩色效果图能够真实，直观地表现各装饰面的色彩，所以它对选材和施工也有重要作用。

但应指出的是，效果图表现装修效果，在实际工程施工中受材料、工艺的限制，很难完全达到。因此，实际装修效果与效果图有一定差距是合理的正常的。

四、设计施工图

施工图是装修得以进行的依据，具体指导每个工种，工序的施工。施工图把结构要求、材料构成及施工的工艺技术要求等用图纸的形式交待给施工人员，以便准确、顺利地组织和完成工程。

施工图包括立面图、剖面图和节点图：

施工立面图是室内墙面与装饰物的正投影图，标明了室内的标高，吊顶装修的尺寸及梯次造型的相互关系尺寸，墙面装饰的式样及材料、位置尺寸，墙面与门、窗、隔断的高度尺寸，墙与顶，地的衔接方式等。室内装修设计图纸怎么画

一份详细完善的施工图，每一份都有用，需要具备:

第一，原结构图，上面备注的很清楚原来的状态是什么样子。

二。布局规划，设计规划后的布局。

三。拆墙图，从原结构到平面布局，标注需要拆除的部分。

四。新墙施工图，注明哪些墙需要新建，有多高多宽，有没有门窗等信息都在这张图上表达。

五、平面家具尺寸图，标注家具尺寸，用于主人选购软装尺寸控制。

6.地面铺装图，明确绘制并标注地面高度、材质、排水坡度、地漏、门槛石等地面信息。，指导面的施工，甚至在复杂的地方有剖面来表达施工工艺和节点。

七、顶层布置图，画出吊顶结构图，所有需要施工的顶层信息，包括顶层形状、材质、高度、灯具、出风口等。，要表达顶部是如何构造的，还需要画出同样复杂地方的剖面图。

八、灯具布置图，画出灯具位置的具体尺寸，便于工人准确找出电线重合的施工位置，以及灯孔的准确位置，避免弄错，造成返工。

九、开关接线图，画出开关的位置，以及开关方式和连接到哪个灯具。

十、设备布局、中央空调、新风系统、顶部所有设备的图纸和表达。

XI。插座具体位置的高压布置图和图纸。

十二。漏洞布局，绘制网孔，电话孔，有线电视孔，以及智能设备所需的设施。

十三。水路布局、给排水布局、进水口和出水口的具体位置。

十四、立面索引图，标明各立面与对应平面的关系。

施工图在家装中的具体作用是什么？

施工图的详图设计师，完成设计后，基本不需要打理施工现场。只要把几个关键节点连接起来，就可以承担新的设计项目。但是没有施工图的人是做不好的，想做好设计师也会被施工过程榨干。

施工图的存在对于项目中的所有利益相关者也非常重要:

1.对于甲方(业主):

好的施工图可以提前发现和解决问题，从而避免错误施工导致的拆改，造成费用的损失，也不必因为害怕费用过高而忍受错误的、不合理的施工。

2.施工图也是设计者和施工者之间的设计语言表达:

一份完整、详细、能充分表达设计意图、尺寸与现场基本一致的施工图，任何员工都能读懂。在保证项目精准落地的同时，还能降低设计师、工人、业主的沟通成本。

%2Fresize%2Cm_lfit%2Cw_600%2Ch_800%2Climit_1%2Fquality%2Cq_85%2Fformat%2Cf_auto

别墅大师为你提供当地建房政策，建房图纸，别墅设计图纸;

别墅外观效果图服务，千款爆红图纸任你选：怎么看cad室内设计图纸

看cad室内设计图纸方法：

要看懂室内装修的cad图纸，首先要了解个图块所表示的是什么东西，如门、窗户、床、电视机等图块，还要知道各个物体边上都需要排什么，如电视机后面要放电源、高清线、电脑链接线等，还要知道各个房间用什么材料等。

卧室一般地面都是地板，卫生间是抛光装，室内装修的图纸主要的是平面布置图，吊顶布置图，电视背景墙里面图等，要注意图纸各房间标高，吊顶标高，灯槽带，以及电视背景特出艺术造型的表达。要如何看懂cad图纸就要多了解室内装修的知识，了解各种图块示意什么设备装置、各个代号代表了什么材质。

看cad室内设计图纸掌握事项：

(1)看空间划分是否合理。首先要找出图中的墙体部分，从面确定各房间的位置，然后与居室的各房间一一对号，获得一个直观的印象。

如果图中所示与实际情况不一致，则说明设计中对墙体结构进行了改动，对空间重新进行了功能划分。这时，就要检查这样的空间划分是否合理，自己对这样的改动是否满意。

(2) 看家具、设施的安排是否得当。首先要识别各种家具和设施的符号，它们在平面图中占了相当大的比例而没有统一的标识，但一般画的都很直观。看懂这些符号，弄清了摆放位置和方向后室内装修设计软件，就要检查各种家具及设施是否使用方便，安排的是否得当。

比如看客厅，先要找到电视机，它的位置决定了电视柜、沙发的位置，决定了落地灯、背景光源的位置，从而确定了客厅的整体布局。电视机摆放的墙面不同，客厅的效果也会不同。

(3)看地面的装修方式是 否满意。地面平面图一般 都标出地面装修方式，如铺地砖、木地板或地毯等。因地面的面积很大，对装修整体效果的影响也非常大，所以要注意对地面用材、处理是否满意。
