多功能会议室报告厅以其功能的多样性，实现了高效率、智能化的会议、学术讨论、培训教学等。在这几年的时间里得到迅速普及和应用，例如会议厅、报告厅、视频会议厅、学术讨论厅、演出厅等

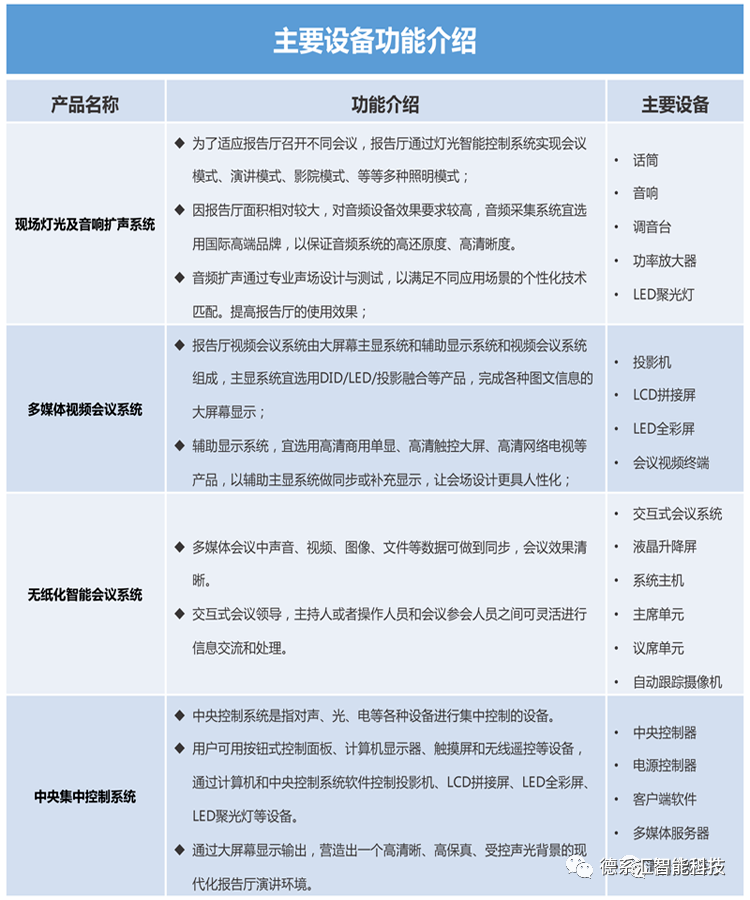

它整合了音响扩声系统、会议讨论系统、同声传译系统、投票表决系统、自动跟踪摄像系统、多媒体视频系统以及网络视频会议系统、现场演出灯光系统等多个子系统。在无线触摸屏操控下，通过中央集成控制系统将以上各子系统与整个环境有机的结合成为一个整体，实现了A/V系统的智能化管理。系统应用领域：学术会议、文艺汇演、军队指挥等。

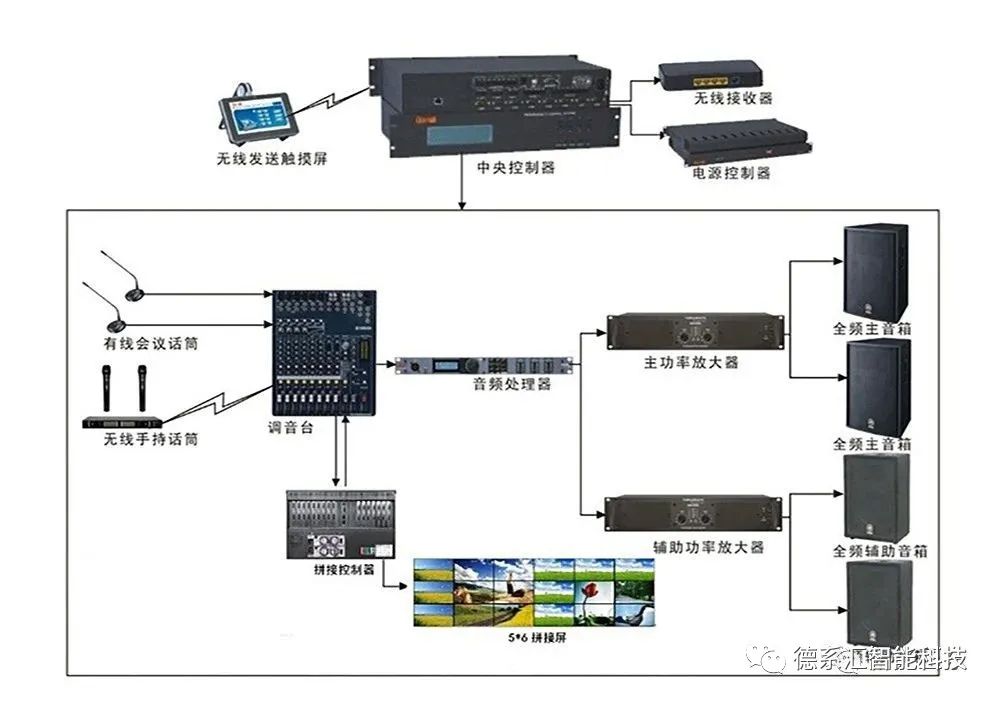

系统拓扑图：
音频部分由前端的音频输入设备（话筒），控制电脑的音频输出。音频文件输入中端的调音台经过音频设备处理后，再经过功率放大器，由组合音箱展现出来。视频部分通过前端的视频采集设备把视频文件由视频处理器处理后，将处理好的信号由前端的显示设备(投影机，液晶屏，LED全彩屏)展现出来。
针对多功能会议室的七种使用需求，设计可复用的扩声、显示和灯光系统，并采用系统集成软件作为管理界面，由专业人员预置场景和音频参数设置，将音视频源、灯光、大屏的模式切换以及音响系统的参数设置，做成简单的一键式切换界面，便于普通人员操作。
一、项目概况

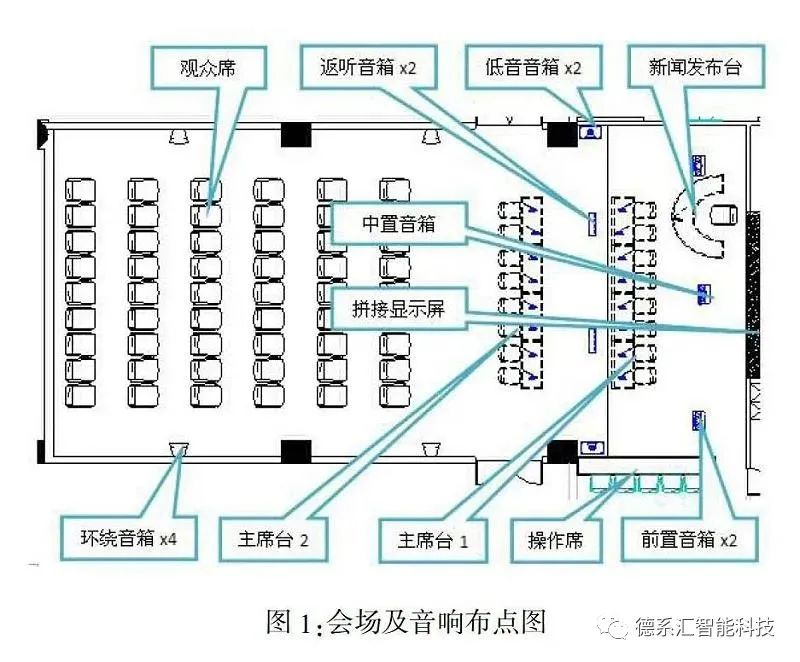

本例为某法院的集控中心，长约21米，宽约11米(如图1)，使用功能定位包括：集中控制指挥中心、新闻发布中心、报告厅、大会议室、电视电话会议主会场、电视电话会议分会场、电教中心(影院)。
新闻发布台在单人新闻发布或授课、报告时使用;主席台1在大会议室和电视电话会议主会场模式时使用：主席台2在电视电话会议分会场模式时作为主席台。在集中控制指挥中心模式时作为指挥席。在新闻发布中心模式时作为记者席。在其它模式时根据需要灵活布置。
设计难度主要两点：一是要尽可能考虑系统的最小化和设备的高复用以降低成本。二是要保证系统切换的便捷性，特别是操作人员多非专业人员的情况。
二、扩声设计
扩声系统按7.2声道家庭影院模式布置(见图1)。最佳视听范围为观众席前2排及主席台2后方的中间区域会议室装修效果图，支持2.1、5.1、5.2、7.1、7.2多种声道模式。另为主席台1区域配置2只吊挂返听音箱。
扩声系统的核心是一套16进16出数字音频媒体矩阵。实际为影院模式配置了一台7.1声道解码器。限于篇幅不列音视频系统图。通过下面两表描述不同模式下输入输出的总体设置(“√”为使用，“O”为可选)：
7.1声道解码器的设置及源选择、DVD控制、机顶盒控制及片源选择均通过集成管理软件实现。只配置一套数字会议系统。手拉手话筒根据模式置于主席台1或主席台2。高清拾音器用于对现场情况进行录音。
综合控制平台有三大功能：(1)对网络监控的音视频进行解码输出;(2)将单兵管理电脑、新闻发布电脑以及其它应用电脑或服务器的音视频解码输出;(3)对显示大屏进行场景控制和视频切换。
非电教中心模式下。环绕音箱作为主要扩声音箱。前置和中置音箱。起到将声音定位在屏幕处的功能。如果选用。环绕音箱应做延时处理。在报告及会议模式下，所有音箱均做延时处理会议室装修效果图，突出人声定位。
三、显示设计
显示大屏由2行4列共计8块67寸DLP大屏构成。每块屏的物理分辨率为1024*768。集控指挥中心模式下大屏分屏显示网络视频、电子地图、档案资料等;新闻发布、大会议室、电视会议主会场模式下大屏一般作为背景墙。电视会议分会场模式下分屏显示主会场画面。报告厅、影院模式下采用浮动窗口显示模式。窗口大小与播放的视频同比例。上下满屏。两侧黑边。
四、灯光设计
新闻发布台前方设置一只可调亮度和角度的LED灯作为面光灯。顶部设置一只三基色冷光灯作为去除阴影的顶光。两只灯共一个开关回路：两组主席台分别按每两座位配置一只可调LED灯和一只三基色冷光灯，四排灯四个开关回路;观众席每排也按两个座位配置一只三基色冷光灯，每两排一组，采用插花方式分为两个开关回路;其余筒灯按前后分为两个回路。场景模式如下表。
两个出入口各设置一个智能照明开关面板。设置入场模式(单开筒灯)、清扫模式(开筒灯及三基色冷光灯)、离场模式(全关)。
五、集成设计
配置一台集成管理电脑。开发集成服务程序以及与各设备的接口程序，按集控中心的使用需求设置各个场景，在场景中以易懂的文本存储大屏、灯光、扩声系统的工作模式、选用的音视频源以及扩声系统对应的参数设置，以便于操作人员进行修改。以后再通过接口程序将易懂文本翻译成规定的通讯指令进行发送。通过集成管理电脑或平板电脑，可实现场景的一键切换。音量调整、节目源的二次选择。
配置一台中控主机。通过红外遥控DVD机及电视机顶盒。通过RS485接口，控制照明回路、调节面光LED的亮度和角度、控制设备电源的开关。软件接口程序将中控主机的功能集成到管理电脑上。并将集成管理电脑的指令发回中控主机。实现对各设备的控制。
16x16数字音频媒体矩阵的接口程序主要功能可以归纳为两点：1.根据场景实现音频矩阵的切换功能;2.根据预置场景参数。调节输入输出的电平及其它参数。
综合控制平台接口程序：实现大屏的场景切换、画面分割以及每个画面的视频源选择、主声道的音源。
电视机顶盒接口程序：通过地址链接。在机顶盒的WEB页面实现片源选择功能。
7.1解码器接口程序：选择输入源是DVD还是机顶盒，根据所选片源设置7.1解码器的解码类型。再根据类型自动调用对应的16x16数字音频媒体矩阵的设置参数。完成7.1声道的设置。
电视电话会议终端接口程序：通过地址链接，在终端的WEB页面中实现电视电话会议终端的控制。
本设计大胆将系统集成软件引入会议中控。以期为用户带来更好的使用体验，限于笔者水平。唯求抛砖引玉。为同行投石问路。本设计已付诸实施。但存在如下缺憾。期望同行注意：
(1)设计要求采用20°手动可调角度的冷光灯，面向观众席。背对屏幕。但施工单位采购的是平装灯。DLP拼接屏镜面效果明显，平装会议灯在屏幕上留下光点，黑屏时尤为明显。
(2)本项目吊顶高度不充足。设计在计算大屏安装高度时偏保守。实际采购椅子的坐高高于估计的1.2米。施工单位也未再按座椅高度进行现场实测。结果大屏底部被前排遮挡近10公分。
(3)施工单位未采用集成管理设计思路。将主要控制功能集成到中控主机上。造成中控主机编程困难。无法实现设计的全部集成功能。对于场景参数。也是存到中控主机上，只有懂中控编程的人才能修改。无法做到保存在易懂文本中。让普通操作人员也会编辑。

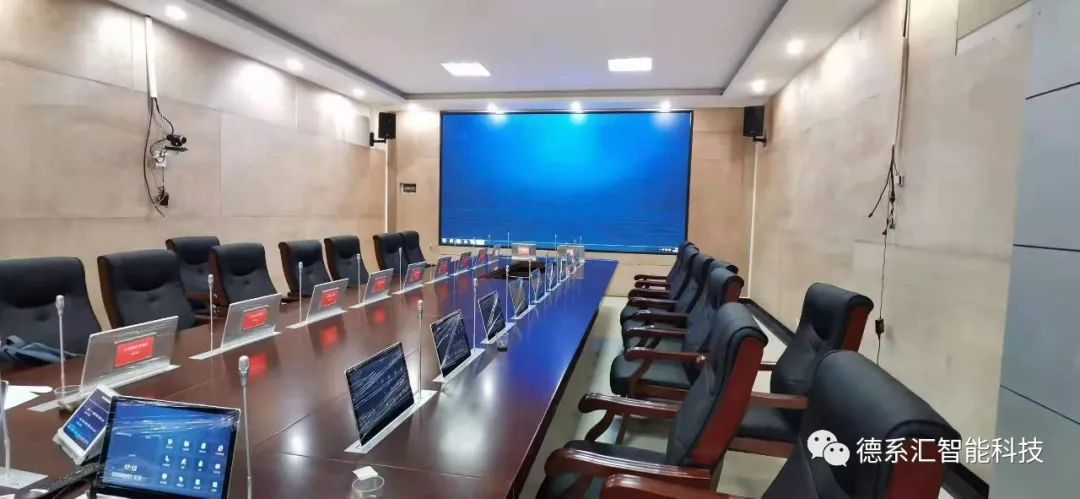

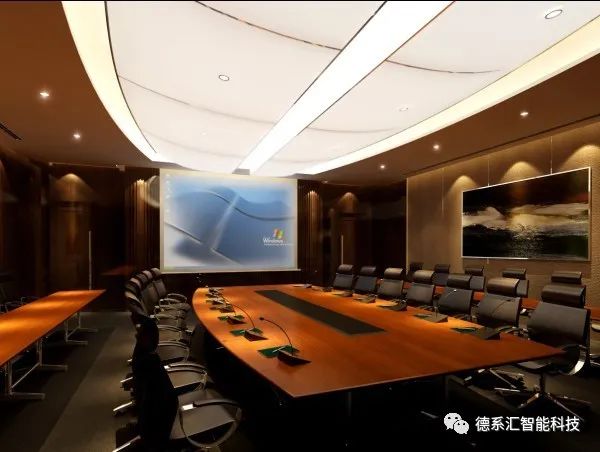

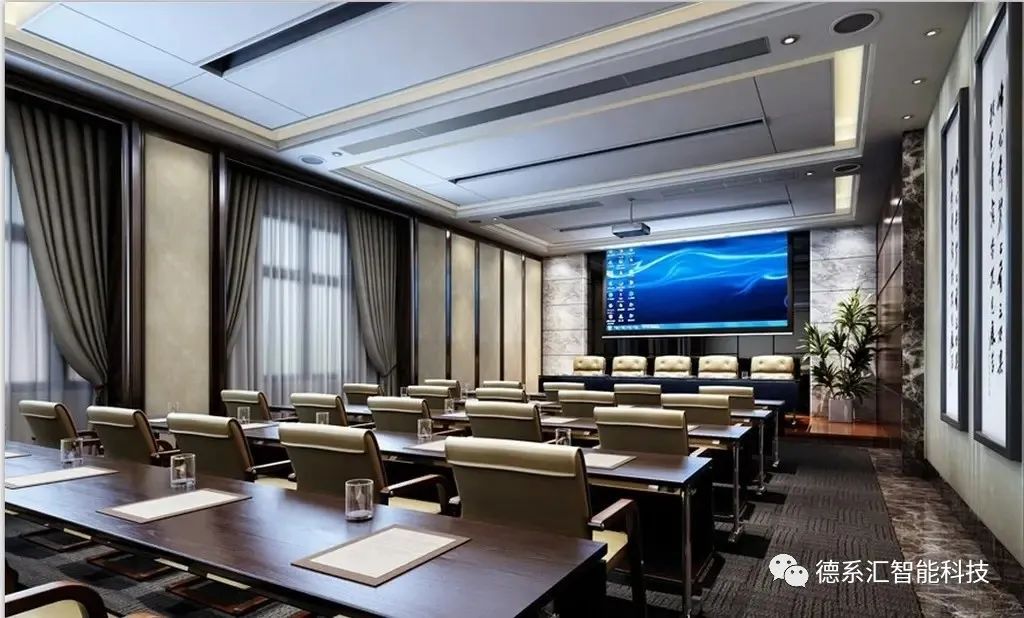

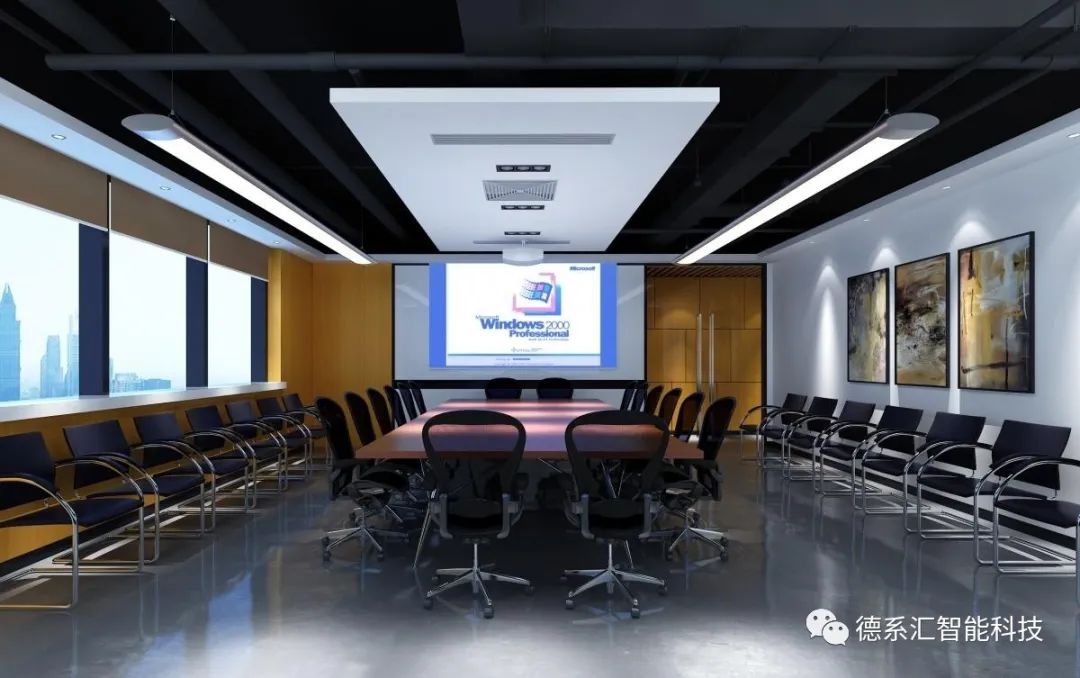

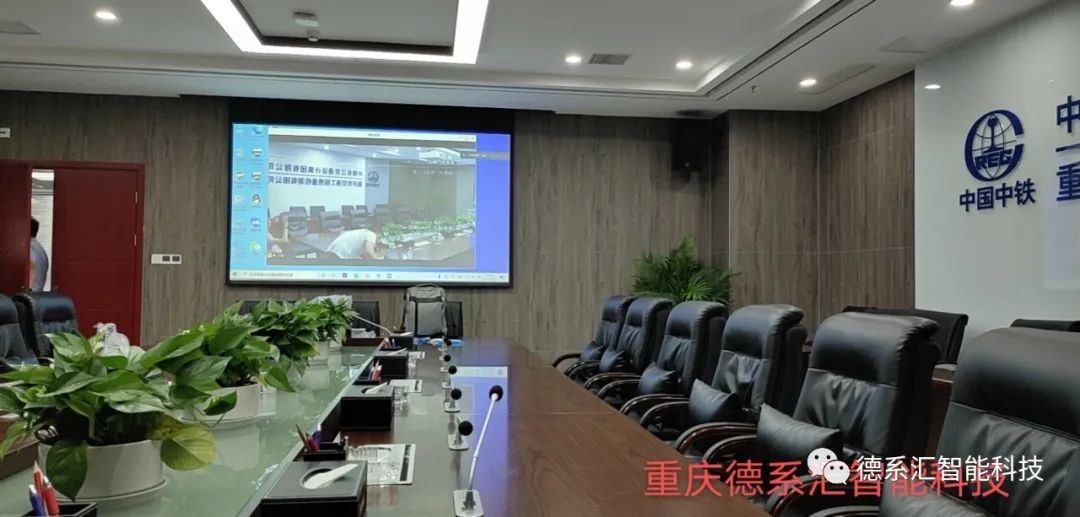

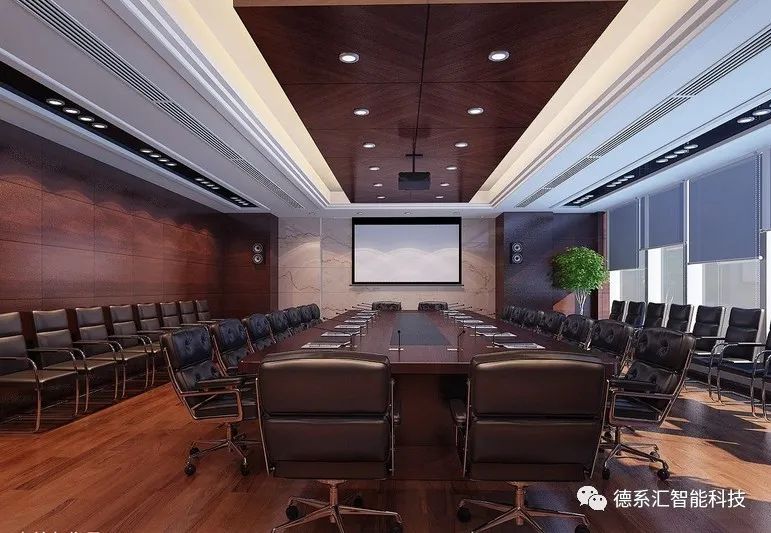

重庆德系汇科技公司部分案例展示：
