图纸于装修，就好像一场战争的战略纲要。

它的每一个细节都关系到后期家的质量和白花花的银子，而且图纸也最能反映设计师的专业程度。

虽然上面密密麻麻的数字和符号确实让人头痛，但我们能看懂图纸就相当于半个设计师。

后期装修，我们就有底气和装修队和设计师沟通，提出自己的建议，而不是一味被牵着走。

在看图之前，我们先来了解一下，装修图纸到底有哪些？

最基本的也最关键的图纸有：

原始建筑测量图

装饰设计平面图

天花吊顶布置图

地面材质图

✂️ 配电图

给水走向图

虽然图纸很多，但是知道我们明确“看什么”“怎么看”，掌握原则，图纸也不是非常困难。

下面我们先来看看总体原则，再分图了解。

四个基本原则

看清比例和尺寸

很多情况下装修设计图纸，效果图和现场之所以会变成买家秀与卖家秀，是因为设计师没有按照实际户型尺寸来做效果图，所以大家要首先检查施工图与效果图的空间比例是否一致。

看材料选择是否清晰

其实不仅报价单，施工图图最好也能标注主要材料名称，这样有利今后施工。

看制作工艺是否标注

这点和材料类似，也是为了便于施工，同时还能约束施工人员在施工过程中偷工减料的行为。

看是否符合人体工学

这点在平面布置中非常重要，吊顶和地面的高度、家具摆放的位置等等都会影响到生活的舒适程度。

关于人体工学，大家可以参考往期文章：

请设计师只为美观？我是为了3万人体工学数据

下面我们来一起看看这6个图各自的重点都是什么。

原始建筑测量图

一切装修的基础

原始建筑测量图，和名字一样反映的是房子最原始的状态。

原始建筑测量图是一切设计图纸的基础，一般由设计师带队去现场测量。如果测量图纸出现偏差，此后的设计图纸和施工都会因此出现误差，因此要重视原始建筑测量图的制作。

原始建筑测量图包括：

✨ 房间的具体尺寸、墙体厚度、层高；

✨ 房间梁柱位置尺寸、门窗洞口的尺寸位置；

✨ 各项管井(上下水、煤气管道、空调暖管、进户电源)的位置、功能、尺寸等项目。

我们在看原始建筑图时，主要注意下面的部分：

✨ 承重墙（图中深色部分），这个后期如果有拆墙需求，一定不能动！

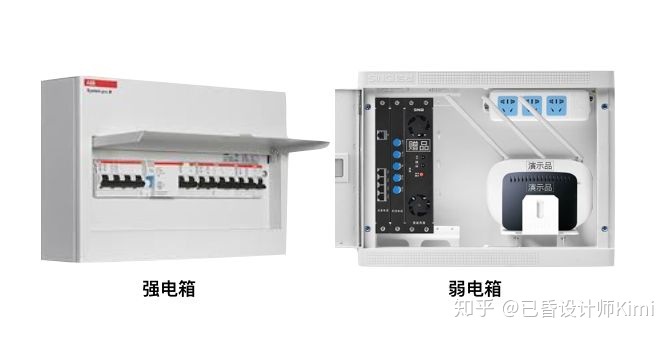

✨ 强弱电箱等各种设备的原始位置，主要用于后期和装修公司确实是否有移位（移位一般会多收钱）

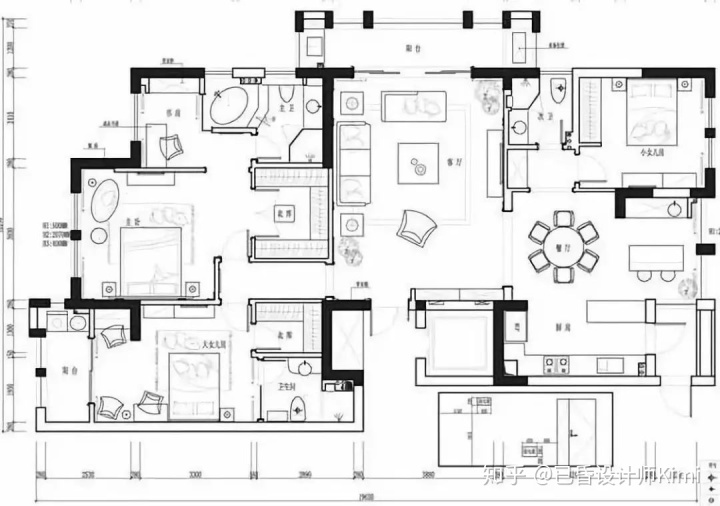

平面布置图

设计的重中之重

平面布置图一般就比较好懂，我们和设计师沟通的各种需求都应该体现在这张图上。

如果平面布置图做的好，我们后期生活会非常舒服。

平面布置图包括：

✨ 墙体定位尺寸，有结构柱、门窗处应注明宽度尺寸；

✨ 房间名称要注全称，如客厅、餐厅、主卧等；

✨ 室内、外地面标高、墙体厚度应注明；

✨ 如有楼梯，标明平面位置的安排、上下方向示意及梯级计算；

✨ 门的开启方向；活动家具布置及盆景、雕塑、工艺品等的配置。

我们在看原始建筑图时，主要注意关注我们和设计师沟通的需求是否被满足：

比如卫生间干湿分离、收纳空间是否充足、儿童成长因素是否考虑等等。

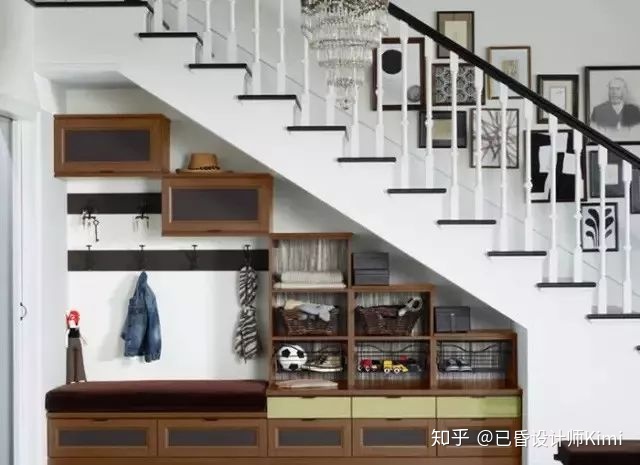

类似的楼梯收纳需要提前规划

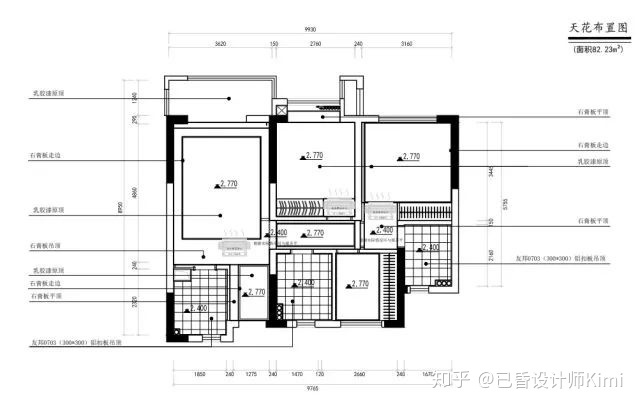

❗️天花吊顶布置图

最重要的图！

天花吊顶可以说是最重要的一张图了，这和家里的窗帘、灯、空调等众多关键息息相关。

合格的天花吊顶布置图应该具备：

✨ 天花造型的尺寸定位、灯具位置及详图索引。

✨ 标注天花底面相对于本层地面建筑面层的高度，同时还要注全使用材质

为什么说这张图重要，是因为它会影响灯、空调等的位置和尺寸。

如果你准备安装中央空调，那么一定要提前确定尺寸，否则后期可能空调内机根本放不进去。

⛪️ 地面材质图

地板就靠它了

关于天花板的一切看上面的图，关于地板的一切就要看地面材质图了。

地面材质图还可以结合预算清单来核对工程量，看装修公司收费是否合理。

它要求标明：

✨ 需要铺设的地面材料种类；

✨ 地面拼花、材料尺寸及不同材料分界线。

✨ 标注地面高低差，一般阳台、厨卫都需要落差1-2公分防止水外流

比如上面的图就没有说明卫生间到底如何铺贴，结合我们的看图原则，这里最好说明铺贴材质、品牌和工艺哦。

强弱电布置图

诶，请问插座够吗？

强弱电布置图是设计图纸中十分重要的一部分，包括了居室内部所有强电和弱电的布置的。

平面布置图包括：

✨ 强弱电的分布结构；

✨ 所有开关的位置以及相对应的电器和灯源

对于强弱电分布图，我们主要检查插座的位置和数量：

✨ 数量要足（可别后期要无数个拖家带口的插线板加持）

✨ 布局要高效，物尽其用；

✨ 具体点位要合理，可别被大型家具不偏不倚正好挡住。

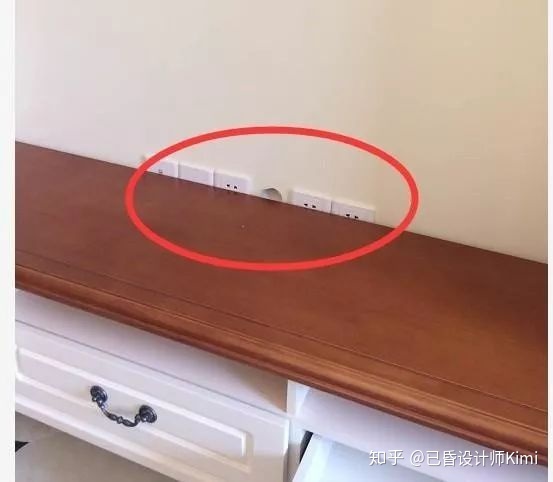

如果不提前确定好，就会出现下面这个人间惨剧...

给水走向图

简单却有用

给水走向图就比较简单了，主要是关于厨房、卫生间给排水的布置图。

给水走向图包括：

✨ 给排水线路；

✨ 给水管道的管径尺寸

✨ 管线排布

✨ 取水位置和高度

在水走向图，我们主要关注是否是按照左热右冷来布置，否则后期使用真的反人类。

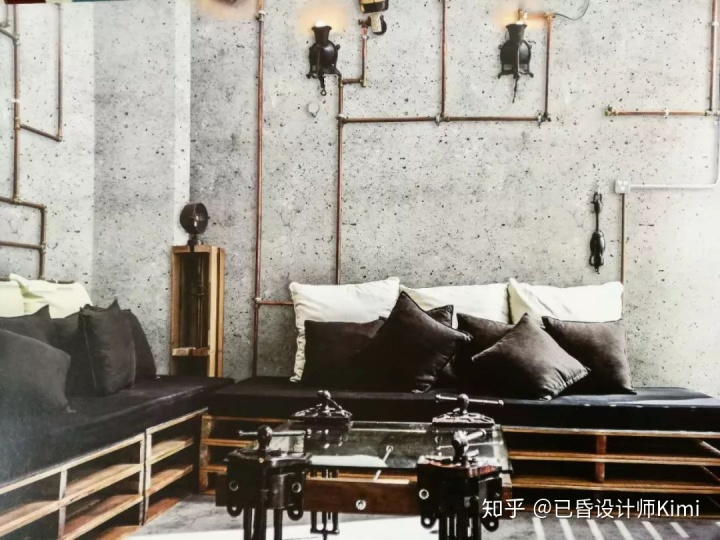

另外，如果水管经过客厅，需要看看水管是否在吊顶内，除非家里是工业风，不然真的非常丑。

图纸，是用另一种语言表述空间的方式。

今天的只是一些基本图纸，还有很多局部细节图。大家在实际装修的时候，还是要找专业靠谱的设计师装修设计图纸，保证设计的专业性和施工的质量哦！
