平面布置图主要以图画来表示房结构以及功能分布。

平面图是设计师与客户早期沟通时使用的图纸，也是比较重要的图纸。

学会怎么看平面图有助于和设计师的无障碍沟通，也能提前发现隐蔽问题，实现更理想的装修效果。

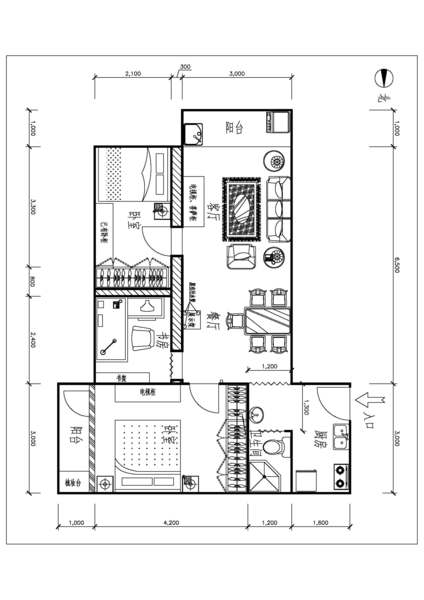

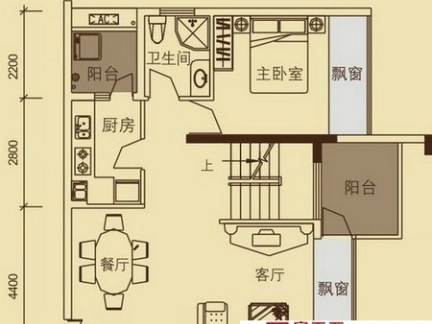

另外，购房时拿到的户型图是在平面图的基础上精细化制作的装修平面图，看户型图也是购房的一个重要环节，学会看平面图，才能判断房子的好坏。

图纸是由图标构成，那么在家装设计图纸中认识了这些图标，才能轻易看懂图纸：

举个栗子

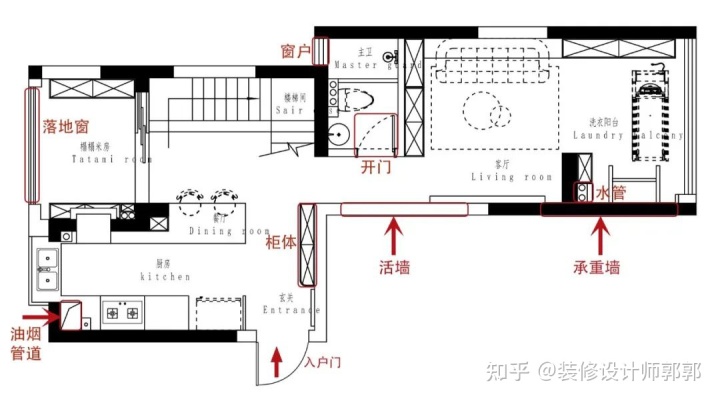

以上图为例，一起来认识下图标是如何在图纸中“说话”的：

看弧形的方向判断开门的方向：

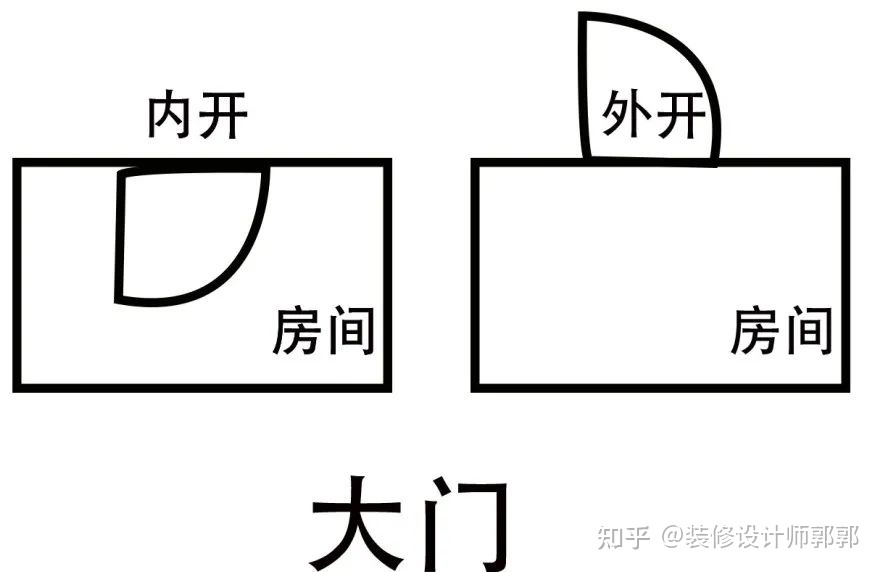

如图入户门的弧形是向外的说明门是向外开，进主卫的门户型向内说明门是向内开。

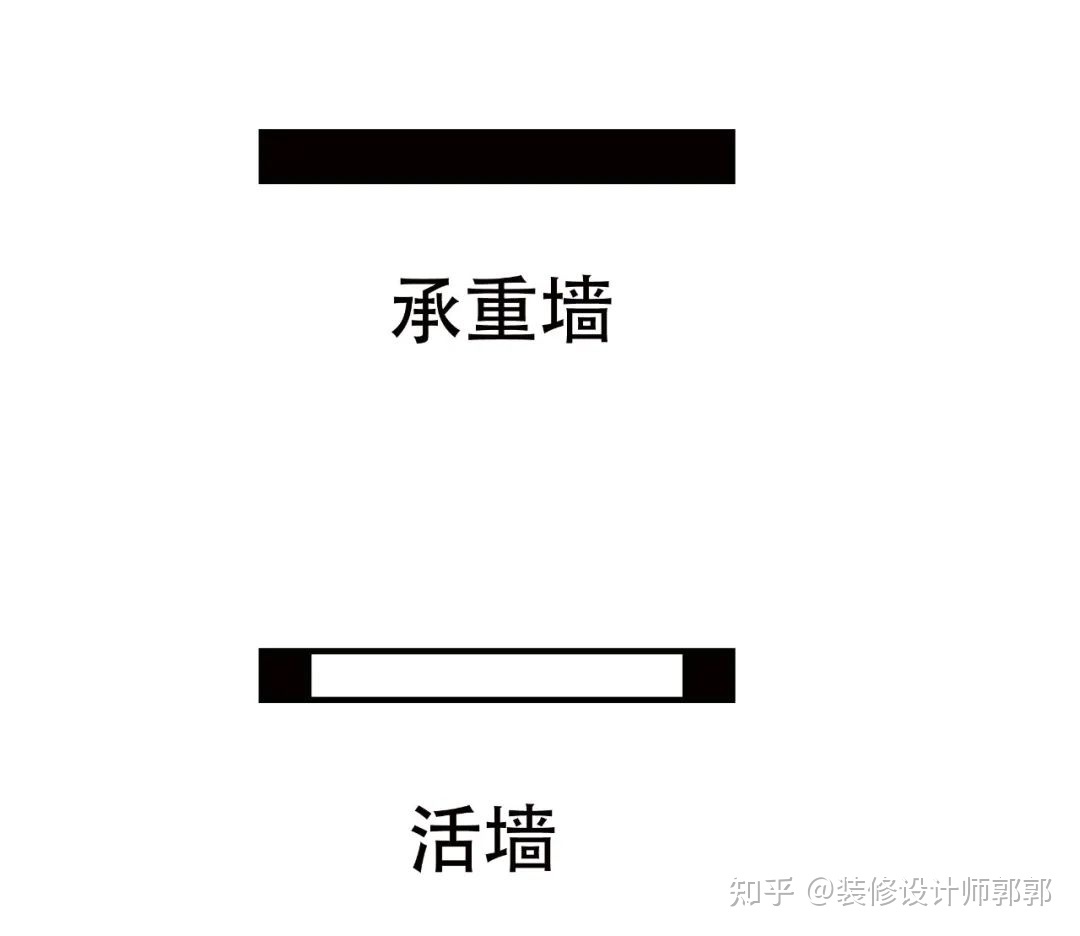

如图实心黑色的部分是承重墙，装修时是不能随意拆改的(实在有更改布局的需求建议找工艺过硬的大公司进行拆除加固)，另一边空心的线条则是活墙，可以拆除或者打薄。

03认识管道

厨房和卫生间可以看到水管（矩形中有圆圈的图标代表水管）、厨房则可以看到油烟管道。

厨房里的台面、水池、灶台一般是比较直观的，上图中台面延申出去长长的部分是一体式中岛台，这是一个餐厨一体的案例。

04区分窗户

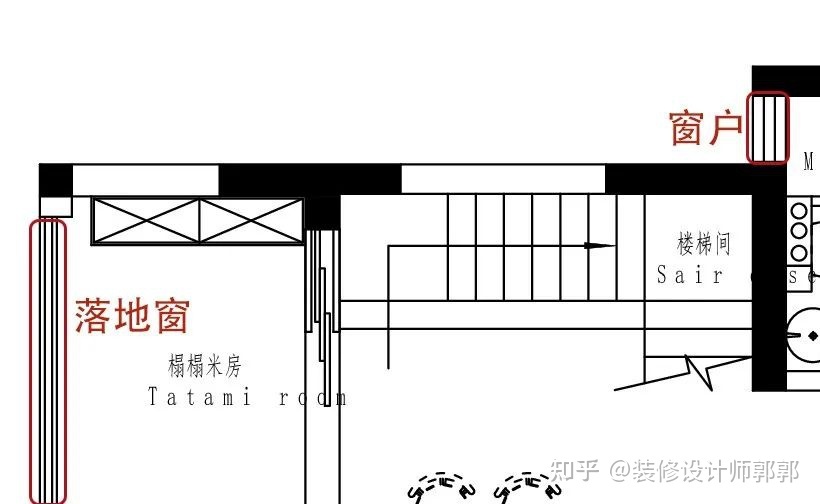

窗户有一般的窗户、落地窗、飘窗之分。三线连接的这种就是普通的窗户，落地窗则要大很多，飘窗则用凸出的矩形表示。图中主卫三条横线的是普通窗户，两侧则是大落地窗。

设计图纸都是mm为单位，比如6000就是6米。

特别需要提醒一点，有些开发商或者设计师为了让空间看起来宽敞装修平面图，会缩小家具尺寸，所以有些图纸中家具的尺寸不是很准确，还需要实地测量过才能更好得把握效果。

以上内容由用户投稿，彬迪地板进行整理发布，希望对大家有所帮助，如有侵权，请联系我们进行删除。
