* 第十二章 建筑装修图 §12-1 概述 1-图纸目录 2-装修施工工艺说明 3-平面布置图 4-楼地面装修平面图 5-天花平面图 6-墙柱装修立面图 7-装修细部结构节点详图 房屋制图统一标准 装修施工图 装修制图标准平面布置图通常是设计过程中首先触及的内容，空间的划分、功能的分区是否合理关系到使用效果和精神感受。 §12-2 平面布置图 平面布置图表达内容有： 1、建筑主体结构 2、各功能空间的家具的形状和位置 3、厨房、卫生间的橱柜、操作台、洗手台、浴缸、大便器等形状和位置 4、家电的形状、位置 5、隔断、绿化、装饰构件、装饰小品 6、标注建筑主体结构的开间和进深等尺寸、主要装修尺寸 7、装修要求等文字说明 平面布置图的画法步骤： 1、选比例、定图幅 2、画出建筑主体结构平面图 3、画出厨房设备、家具、卫生洁具、电器设 备、隔断、装饰构件等的布置 4、标注尺寸、剖面符号、详图索引符号、图例名称、文字说明 5、画出地面的拼花造型图案、绿化等 6、描粗整理图线 §12-3 楼地面装修图 楼地面装修图-------地面的造型、材料名称和工艺要求。 1、施工依据 2、地面材料采购的参考图样。

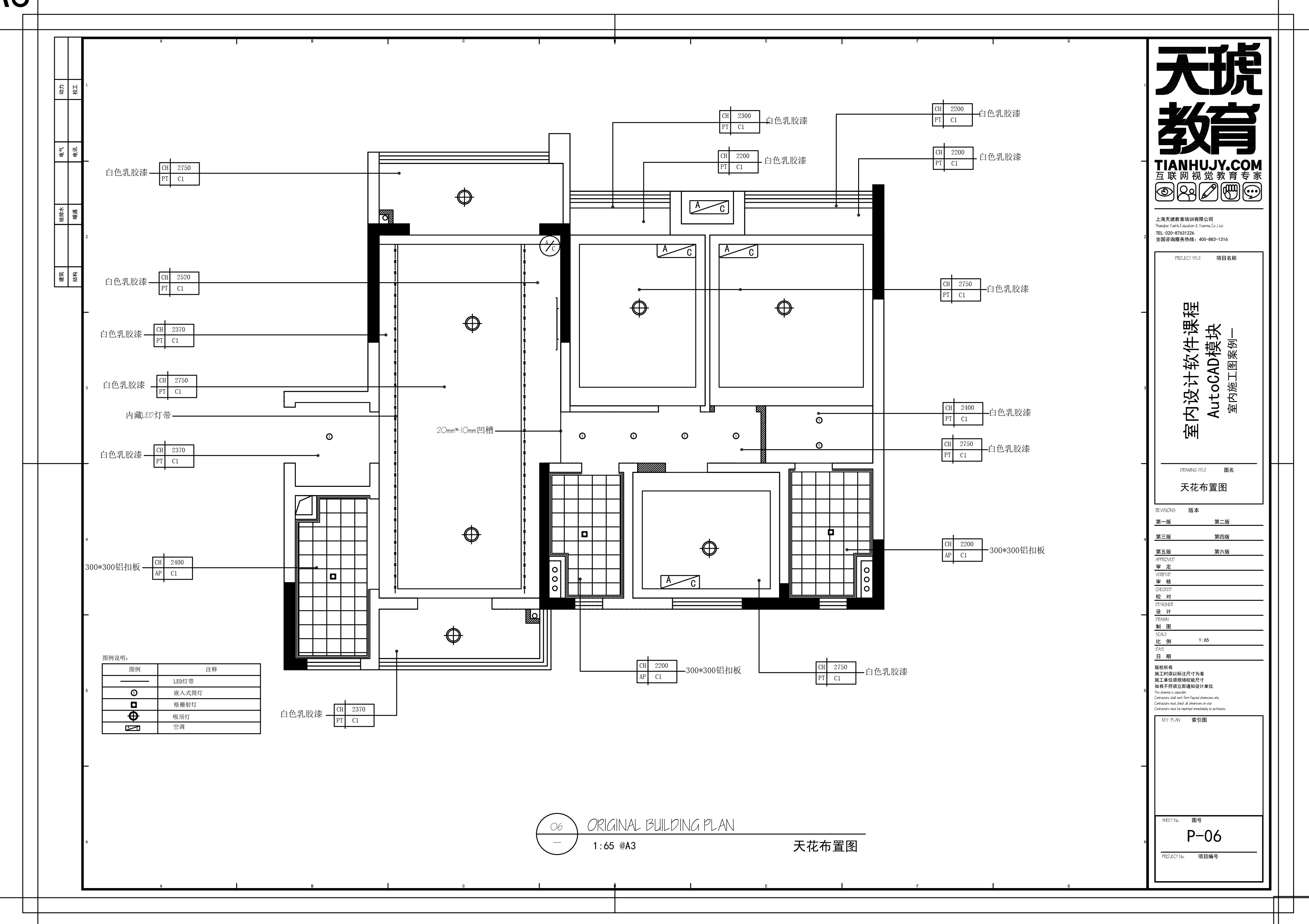

作用：表达各功能空间的地面的铺装形式装修施工图，注明所选用材料的名称、规格；有特殊要求的还要注明工艺做法和详图尺寸标注方面，主要标注地面材料拼花造型尺寸、地面的标高。 1、选比例、定图幅； 2、画出建筑主体结构平面图和现场制作的固定家具、隔断、装饰构件； 3、画出厨房设备、家具、卫生洁具、电器设备、隔断、装饰构件等的布置； 4、标注尺寸、剖面符号、详图索引符号、图例名称、文字说明； 5、画出地面的拼花造型图案、绿化等； 6、描粗整理图线； 地面装修图的画法步骤 §12-4 天花平面图 天花的功能作用 1、装饰 2、照明 3、音响 4、空调 5、防火 天花装修 天花平面图通常采用“镜像”投影作图 悬吊式 直接式 1、建筑主体结构一般可以不表示（虚线表示门窗位置）; 2、天花造型、灯饰、空调风口、排气扇、消防设施的轮廓线，条块饰面材料的排列方向线； 3、建筑主体结构的主要轴线、轴号装修施工图，主要尺寸； 4、天花造型及各类设施的定形定位尺寸、标高； 5、天花的各类设施、各部位的饰面材料、涂料规格、名称、工艺说明; 6、节点详图索引或剖面、断面等符号。 天花平面布置图表达的内容 1、选比例、定图幅 2、画出建筑主体结构平面图 3、画出厨房设备、家具、卫生洁具、电器设备、隔断、装饰构件等的布置 4、标注尺寸、剖面符号、详图索引符号、图例名称、文字说明 5、画出地面的拼花造型图案、绿化等 6、描粗整理图线 平面布置图的画法步骤 §12-5 墙柱面装修图 墙柱面装修图主要表示建筑主体结构中铅垂立面的装修方法。 墙柱面装修图的主要内容有： 1、墙柱面造型的轮廓线、壁灯、装饰件等； 2、吊顶天花及吊顶以上的主体结构； 3、墙柱面饰面材料、涂料的名称、规格、颜色、工艺说明等 4、尺寸标注：壁饰、装饰线等造型定形尺寸、定位尺寸；楼 地面标高、吊顶天花标高等； 5、详图索引、剖面、断面等符号标注； 6、立面图两端墙柱体的定位轴线、编号。 *
