室内电路布线图及安装方法
布线是指在室内安装导线。在布线前，要根据用户要求和室内情况确定布线方案，即规划导线的走向，确定配电箱、开关和插座的安装位置等。布线方案确定后，可用粉笔在墙壁上画出导线的走向、开关和插座的安装位置。如图8-15所示，在开关和插座安装位置用“×”表示，如果担心混淆，可用“○”表示开关，用“△”表示插座。
图8-15 在墙壁上画布线标志
布线方案规划好后，就可以开始按方案安装布线。在布线时要注意以下原则：
① 选用的导线应在电气性能（如安全电流）和机械强度方面满足要求。
② 布线时尽量使用长导线布线，不要用短导线拼接成长导线进行布线。如果用短导线拼接成长导线，必然会产生很多接线点。接线点是导线中的薄弱环节，易导致接线电阻增大和绝缘性能下降，若一定要进行导线连接，可把连接点设置在插座、接线盒和灯座中。
③ 布线要结实牢固，并兼顾美观。
布线有明线布线、槽板布线和套管布线三种形式。将导线沿着墙壁、天花板和梁柱等表面进行安装称为明线布线；将导线放在绝缘槽板中沿着墙壁和天花板进行安装称为槽板布线；将导线穿在导管中沿着墙壁、天花板和地板进行安装称为套管布线。
1.明线布线
在明线布线时，可以采用多根单芯绝缘导线进行布线，也可采用具有护套的多股绝缘导线进行布线。
（1）多根单芯绝缘导线的安装
若采用多根单芯绝缘导线进行室内布线，对于铜芯导线，其截面积不能小于1mm2；对于铝芯导线，其截面积不能小于1.5mm2。在布线时，多根单芯绝缘导线一般使用瓷夹板来固定位置，瓷夹板如图8-16所示。
图8-16 瓷夹板
在使用瓷夹板安装导线时，若墙壁是木质结构，则可以用螺钉将瓷夹板固定；若是砖墙或水泥结构的，则通常需要先在墙壁上安装木塞，再将瓷夹板固定在木塞上。若墙壁是砖墙结构的，则一般安装矩形木塞；若是水泥结构的，则安装八角形木塞。这两种木塞如图8-17所示。
图8-17 两种木塞

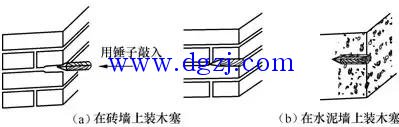

木塞的安装如图8-18所示，具体说明如下：
① 用材质松的杉木削制出如图8-17所示的木塞。
② 用电锤或手电钻在墙壁上钻出一个直径为10cm（较木塞直径小）、深度较木塞长的小孔。
③ 再用锤子将木塞锤入小孔。
图8-18 木塞的安装
在使用瓷夹板安装导线时，要注意以下几个要点：
① 沿导线的走向每隔80cm安装一个瓷夹板，将导线压在线槽内，如图8-19（a）所示。
② 遇到导线拐弯时，应在拐弯处各安装一个瓷夹板，瓷夹板到拐弯处的距离为5～10cm，如图8-19（b）所示。
③ 当有三根导线同行时，可使用三槽式瓷夹板，也可以使用双槽式，如图8-19（c）所示。
④ 当导线出现交叉时，应在交叉处安装四个瓷夹板，如图8-19（d）所示。
⑤ 在导线进入插座前，要在距插座较近处安装一个瓷板夹，如图8-19（e）所示。
图8-19 用瓷夹板安装导线
（2）护套线的安装

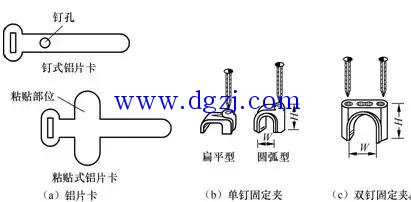

采用护套线进行室内布线时，对于铜芯导线，其截面积不能小于1.5mm2；对于铝芯导线装修电路布线图，其截面积不能小于2.5mm2。在布线时，固定护套线一般用线夹卡。常见的线夹卡有铝片卡、单钉塑料线夹和双钉塑料线夹，如图8-20所示。使用这些线夹卡安装护套线，除了固定方式不同外，安装要点基本相同，这里以铝片卡为例来说明护套线的安装。
图8-20 护套线安装常用线夹卡

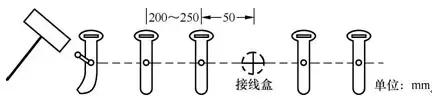

铝片卡又称钢精扎头，它有钉式和粘贴式两种，前者用铁钉进行固定，后者用粘合剂固定。在安装护套线时，先用铁钉或粘合剂将铝片卡固定在墙壁上，如图8-21所示。在钉铝片卡时要注意铝片卡之间的距离一般为200～250mm，铝片卡与接线盒、开关的距离要近一些，约为50mm。铝片卡安装好后，将护套线放在铝片卡上，再按图8-22所示方法将护套线固定下来。
图8-21 安装铝片卡
图8-22 用铝片卡固定护套线
使用铝片卡固定护套线的要点与瓷夹板基本相同，图8-23所示是用铝片卡固定的室内配电线路。该线路包含以下几个要点：
① 护套线与天花板的距离为50mm。
② 铝片卡之间的正常距离为200～250mm，铝片卡与开关、吸顶灯和拐角的距离要短些，约为50mm。
③ 在导线分支、交叉处要安装铝片卡。
图8-23 用铝片卡固定的室内配电线路
2.槽板布线
槽板布线是一种较常用的住宅配电布线方式，它是将绝缘导线放在绝缘槽板（塑料或木质）内进行布线的，由于导线有槽板的保护，因此绝缘性能和安全性较明线布线好。槽板结构如图8-24所示。在用槽板进行布线时，先用钢钉将槽板固定在墙面上，然后将导线放在槽板中，最后钉上或粘上盖板。
图8-24 布线用的槽板
在使用槽板布线时，要注意以下几个要点：
① 在安装槽板时，内部钢钉之间相隔距离不要大于50cm，对于拐角拼接处和与接线盒连接处，钢钉距离要靠近，如图8-25（a）所示。
② 在槽板90°转向时，应将两槽板切割成45°进行拼接，如图8-25（b）所示。
③ 在槽板T字形拼接时，可在主干槽板旁边切出一个凹三角形口，分支槽板切成凸三角形，再按图8-25（c）所示的方法将分支槽板的三角形凸头插入主干槽板的凹三角形口。
④ 将槽板与接线盒（如插座、开关等）连接时，应将二者紧密无缝隙地连接在一起，如图8-25（d）所示。
图8-25 槽板布线要点
3.导线连接点的处理
在室内布线时，除了要安装主干线外，还要安装分支线，而分支线与主干线连接时就会产生连接点。导线连接点是电气线路的薄弱环节，容易出现氧化、漏电和接触不良等故障，如果采用槽板、套管和暗敷布线时，由于无法看见导线，故连接点出现故障后很难查找。
正确处理导线连接点可以提高电气线路的稳定性，并且在出现故障后易于检查。处理导线连接点常用的方法是将连接点放在插座和接线盒内。
（1）将导线连接点放在插座内
要安装一个插座，如果按图8-26（a）所示的做法在主干线上接分支线，再将插座接在分支线上，就会产生两个接线点。正常的做法是按图8-26（b）所示的方法，将主干线引入插座，并将连接点放在插座的接线端上，主干线仍引出插座。
图8-26 将导线连接点放在插座内
（2）将导线连接点放在接线盒中
如果导线分支处没有插座，那么也可以在分支处专门安装一个接线盒。图8-27（a）所示是没有使用接线盒的导线连接，它有两个连接点，采用接线盒后，( 电工之家)可以将分支连接点安装在接线盒的两个接线端上，如图8-27（b）、（c）所示。导线连接点除了可以放在插座和接线盒中，还可以放在开关和灯具的灯座中。由于室内配电导线故障大多数发生在导线连接点，因此，当配电线路出现故障后，可先检查插座、接线盒内的导线连接点。
图8-27 将导线连接点放在接线盒中
布线完成后，接着就是在导线相应的位置上安装开关和插座。
插座的安装
（1）插座安装注意事项
1）在选择插座时，要注意插座的电压和电流规格，住宅用插座电压通常规格为220V，电流等级有10A、15A、20A和30A，插座所接的负载功率越大，要求插座电流等级越大。
2）根据室内所用电器及室内情况，确定插座的种类、数量和安装位置。
3）在潮湿的环境（如厨房），插座的安装高度应不低于1.5m；在儿童活动场所，插座位置应不低于1.8m。

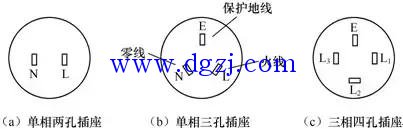

4）插座接线极性应正确，常见的插座接线极性规律如图8-28所示。单相两孔式插座的左极接N线（零线），右极接L线（相线）；单相三孔式插座的左极接N线，右极接L线，中间极接E线；三相四孔式插座的左极接L3线（相线3），右极接L1线（相线1），上极接E线，下极接L2线（相线2）。
图8-28 常见的插座接线极性规律
（2）明装插座的安装
明装插座是指安装在墙壁表面的插座。明座插座有两孔明装插座和三孔明装插座。
1）两孔明装插座的安装。

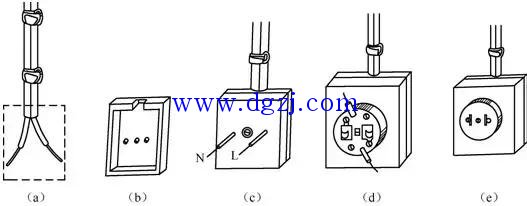

a）将导线剥去绝缘层，并用线卡固定在墙壁上，如图8-29a所示。
b）在插座的固定木台上钻三个孔，并在边沿开一小槽，如图8-29b所示。
c）将导线从木台的小槽中穿入木台，并将两芯线从旁边的两孔中穿出，再将木台翻过来安装在墙壁上，用螺钉穿过木台中间的小孔将木台固定在墙上，如图8-29c所示。
d）将插座安装在木台上，并将两根导线的芯线与插座接线端连接好，连接时要注意相线与右插孔相连，零线与左插孔相连，如图8-29d所示。
e）盖上插座盖，并用螺钉固定，如图8-29e所示。
图8-29 两孔明装插座的安装
2）三孔明装插座的安装。
三孔明装插座的安装过程与两孔插座基本相同，不同之处在于，三孔明装插座可以连接三根导线：相线（L）、零线（N）和保护地线。三孔明装插座的安装如图8-30所示，安装时要注意插座左孔连接零线，右孔连相线，上孔连地线，如果只有两根导线进入插座，上孔可悬空不用。
图8-30 三孔明装插座的安装
（3）暗装插座的安装
暗装插座是指安装在墙壁内部的插座。当室内采用暗线布线（即将导线穿在套管中并埋在墙壁内）时，一般要安装暗装插座。暗装插座的结构如图8-31所示。
图8-31 暗装插座的结构
暗装插座的安装如图8-32所示，具体过程说明如下：
1）在墙内已埋设导线的位置凿出一个大小与暗盒相同的孔。
2）在凿孔中安装暗盒，并从套管中拉出导线放入暗盒中。
3）将剥去绝缘层的导线分别与暗装插座的三个插孔接线端连接，连接时要按“左零右相中间地”的规则（正对插座时）。
4）用螺钉将暗装插座固定在暗盒上。
图8-32 暗装插座的安装
开关的安装
（1）开关的种类与选择

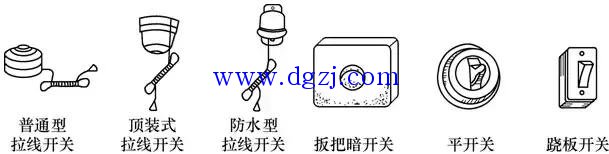

开关的种类很多，常见的照明开关如图8-33所示装修电路布线图，除了这些开关外，还有一些特殊功能的开关，如触摸开关、延时开关和声控开关等。
图8-33 常见的照明开关
在选择开关时，要注意电压和电流规格，住宅照明通常选用电压为220V、电流在2.5～10A之间的开关。若开关接大功率负载，则应先计算出负载的电流，选用开关的额定电流约是负载电流的2倍；若负载电流很大，则也可使用断路器或隔离开关。
（2）开关安装注意事项
1）开关的安装高度要方便使用。拉线开关的安装高度一般为2.2～3m，扳把式和跷板式开关的安装高度一般为1.4m，并排安装的开关高度应该一致。
2）单极开关（即只接一根线的开关）要接相线，以保证开关断开后用电器不带电。
3）潮湿、多尘和多油烟的地方尽量不要安装开关，若需要安装开关，则最好选用防水型开关。
4）明装开关应装在木台上，暗装开关的盖板应安装严密，并与墙壁相平。
配电箱的安装
安装配电箱是室内配电的一个重要内容。配电箱的功能有，将室内线路与室外供电线路连接起来；能对室内供电进行通断控制；记录室内用电量；当室内线路出现过载或漏电时，能进行保护控制。
安装进户线
在安装配电箱前，需要安装进户线将室外的线路引入室内。进户线的安装如图8-34所示。在安装进户线时，先在墙壁上安装一根横杆支架，再在支架上安装几个绝缘子，让绝缘子来固定进户线，在横杆支架下方约0.5m处安装一个进户管，进户管距地面一般高于2.7m，然后将进户线从进户管穿入室内，进入配电箱。
图8-34 进户线的安装
制作配电箱

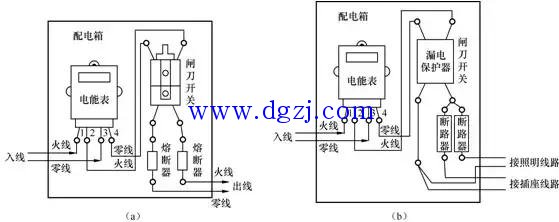

在将配电箱安装在墙壁前，需要先制作配电箱，即在配电箱中安装电能表、隔离开关、漏电保护器和熔断器（或断路器）。配电箱的制作方案很多，图8-35所示是较常见的两种方案。
图8-35 常见的两种配电箱制作方案
图8-35a所示的配电箱安装了电能表、刀开关和熔断器。电能表用来记录输入的电量，刀开关可以接通和切断电源，熔断器在负载出现过电流时熔断进行保护。这种配电箱的优点是成本低，缺点是没有漏电保护，当人体触电时不能切断电源，另外当熔断器开路后，需要更换新的熔丝。
图8-35b所示的配电箱安装了电能表、漏电保护器和断路器。当室内线路出现漏电或人体与地之间触电时，漏电保护器自动切断电源；当室内线路中的某电器出现过电流时，相应的断路器会自动掉闸，切断该路电源以保护用电器。这种配电箱具有漏电保护功能，并且负载过电流引起断路器掉闸后，只要排除过电流故障，再重合上断路器开关即可重新接通电源。由于这种配电箱控制保护功能比较完善，因此只要经济条件允许，室内配电尽量采用这种方案。

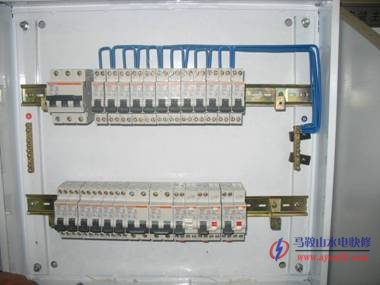

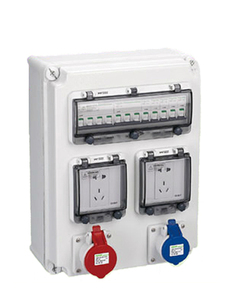

为了方便集中管理，有些配电箱内不安装电能表，而将电能表集中起来安装，再将电能表的输出线接到室内配电箱。图8-36所示是一些配电箱的实物外形。
图8-36 一些配电箱的实物外形
配电箱的安装

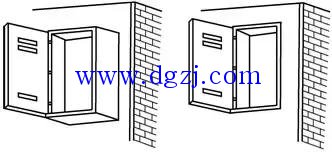

配电箱有两种安装方式，即明装方式和暗装方式。明装方式是指将配电箱直接安装在墙壁上，暗装方式是指将配电箱嵌入墙内安装。配电箱的两种安装方式如图8-37所示。
图8-37 配电箱的两种安装方式
在安装配电箱时，主要注意以下事项：
1）配电箱应垂直安装。在暗装时，配电箱应紧贴墙内壁，箱门能够充分打开。
2）配电箱明装时，箱底高度距地面约1.8m，暗装时距地面约1.4m。
3）引出配电箱外的导线应套绝缘管。
如果没有配电箱，则也可以将电能表、闸刀开关和熔断器等安装在一块木板上（称为配电板），然后将配电板固定在墙上。由于没有配电箱的保护，因此配电板一定要安装在比较高、人不易接触到的位置。
